Modbus Industrial Control Flow Analysis and CTF

Research

历史存货，撰写时间为2022年

离散量输入：主要用来读取单个位的数据，如IO的状态；
线圈：开关输出信号，主要用来写入单个位的数据，与离散量构成组成对位的操作；
输入寄存器：主要用来读取16位，也就是两个字节的数据；
保持寄存器：主要用来写入16位的数据。
PLC：可编程逻辑控制器，是一种采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

协议原理

Modbus使用一种简单的 Masterand/Slave主从协议（客户机/服务器协议）进行通信。

主从协议是指只有主机（客户机）向从机（服务器）发送请求，从机（服务器）才会对主机（客户机）的请求作出回应，返回报文。

（最多247个，地址范围为1-247，0节点是广播地址）。每个slave设备都具有一个唯一的地址。总线上只能有一个Master节点。

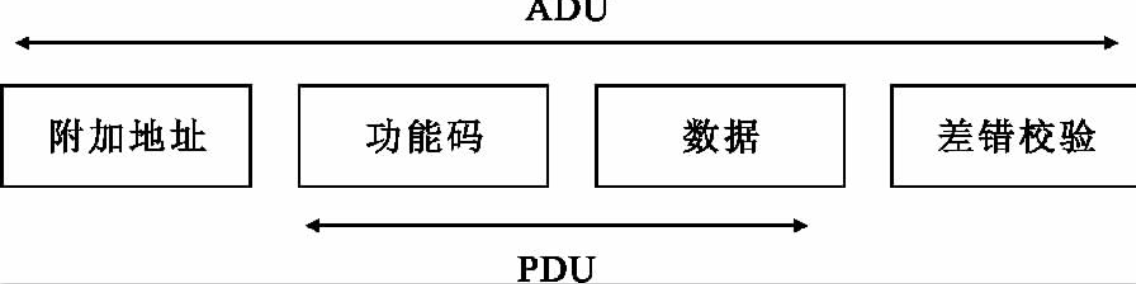

客户机作为主站，向服务器发送请求；服务器（从站）接到请求后，对请求进行分析并作出应答。其中使用的通信帧被称为应用数据单元（Application Data Unit，ADU），它包括通信地址段、功能代码段、数据段和校验段，其中，功能代码段和数据段组合称为协议数据单元（Protocol Data Unit or Protocol Description Unit)，PDU。如下图：

image-20260203200251887

协议原理

Modbus传输模式可分为 ASCII和RTU两种模式，同一网络中所有设备必须保持统一，要么是ASCII，要么统一为RTU模式，两者不可共存。相对来说RTU模式传输效率较高，

  • ASCII模式下，消息以冒号字符开始，以回车换行字符结束。
  • RTU模式下，消息发送和接收至少间隔3.5字符时间的停顿间隔作为标志。

寄存器介绍

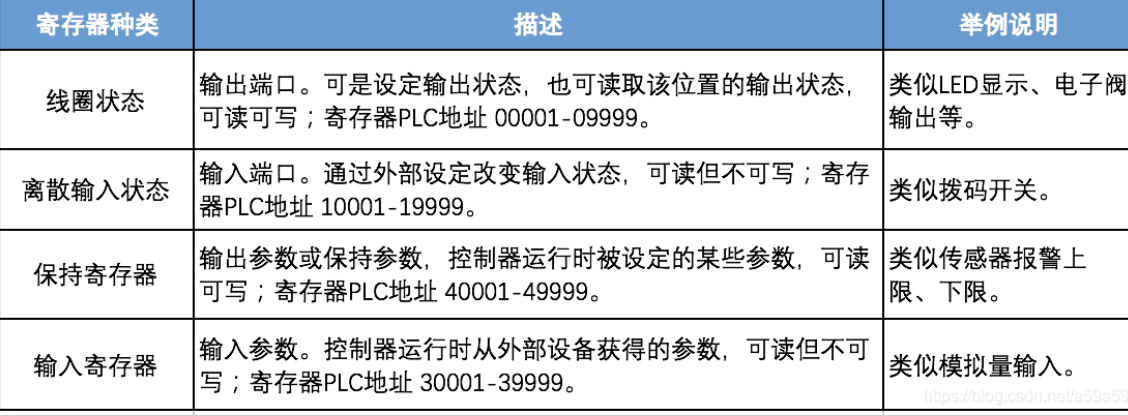

所有数据都存在寄存器中，寄存器可指物理寄存器，也可是一块内存区域。Modbus根据数据类型及各自读写特性，将寄存器分为了4个部分，分别如下。
image-20260203200347027

Modbus地址、功能码、数据域

Modbus消息帧的地址，在ASCII模式下包含2个字符，在RTU模式下包含1个字符。单个设备地址实际范围是在1-247值之间。0为广播地址、248-255为保留地址。
功能码由1个字节构成，因此取值范围1-255。常用功能码如下：

  • 01：读线圈状态
  • 02：读输入状态
  • 03：读保持寄存器
  • 04：读输入寄存器
  • 05：强制单线圈
  • 06：预制单寄存器
  • 15：强制多线圈
  • 17：报告从设备ID
  • 22：屏蔽写寄存器
  • 23：读/写寄存器

数据内容与功能码紧密相关，存放功能码需要操作的具体数据，数据域以字节为单位，长度可变，对于有些功能码此域可为空。

协议解析

ModbusTCP通常使用端口502作为接收报文端口。
ModbusTCP包含一个应用报文头，该头占用7个字节。Modbus TCP/IP协议最大数据帧长度为260字节。

读取线圈输出状态（别人的）

发送报文

下图为query请求报文，Modbus传输内容为 “05 91 00 00 00 06 ff 01 00 00 00 0a”。

image-20260203200504258

1
2
3
4
5
6
7
8
9
10
05 91（十六进制） 为传输标识，即1425（十进制）；
00 00为协议标识；
00 06为字节长度；
ff为单位标识符，即255（十进制）；
01为功能码，占1个字节；
00 为Modbus起始地址高位；
00 为Modbus起始地址低位；
00 为寄存器高位；
0a为寄存器低位。
下图为query后的响应报文，Modbus传输内容为 “05 91 00 00 00 05 ff 01 02 01 00”。

响应报文

1
2
3
4
5
6
7
05 91（十六进制） 为传输标识，即1425（十进制）；
00 00为协议标识；
00 05为字节长度；
ff为单位标识符，即255（十进制）；
01为功能码，占1个字节；
02为数据域字节数；
01 00 为数据字段。响应报文的数据字段中，每个线圈占用1位（bit），01=0000 0001，00=0000 0000。1=ON，0=OFF。如果最后的数据字节不能填满8个线圈的状态（1个字节），则由0填充。

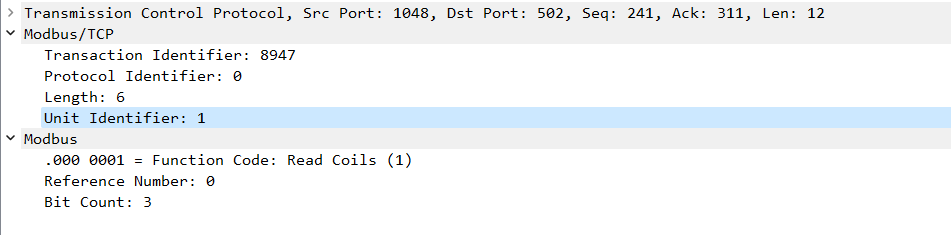

读取线圈输出状态（自己的）

功能码为：01

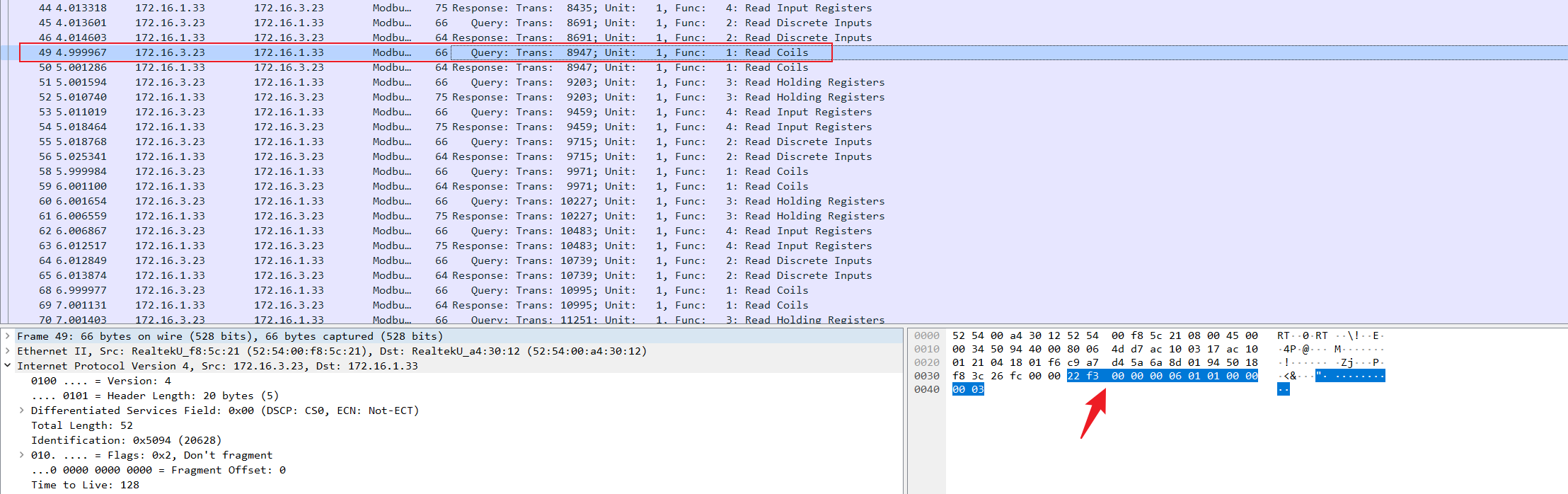

发送报文

image-20260203200544018

  • 22 F3 - 传输标志（8947）
  • 00 00 - 协议标识
  • 00 06 - 字节长度
  • 01 - 功能码，占一个字节
  • 00 - 为Modbus起始地址高位；
  • 00 - 为Modbus起始地址低位；
  • 00 - 为寄存器高位；
  • 0a - 为寄存器低位。

image-20260203200631020

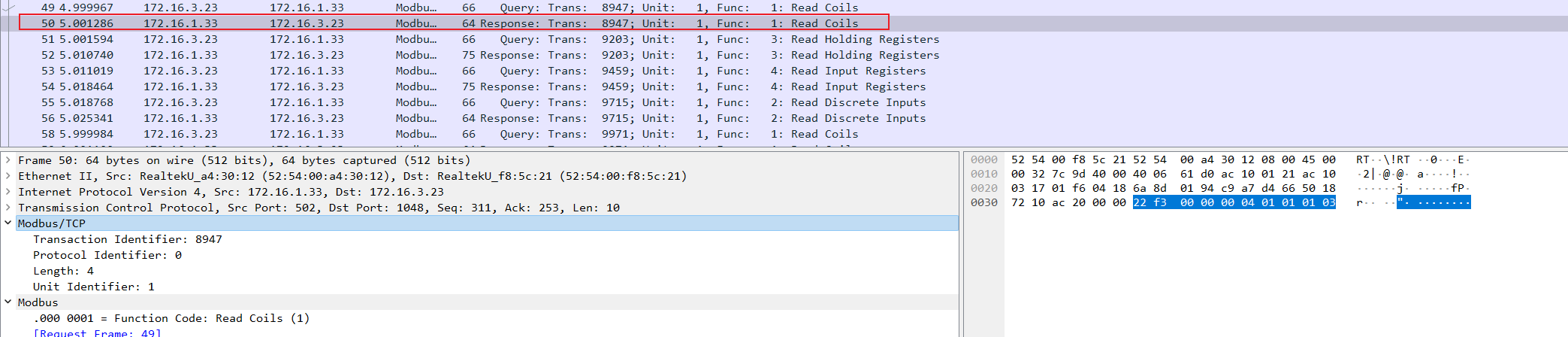

响应报文

image-20260203200659517

  • 22 F3 - 传输标志（8947）
  • 00 00 - 协议标识
  • 00 04 - 字节长度
  • 01 - 为单位标识符，即255（十进制）
  • 01 - 为功能码，占1个字节；
  • 01 - 为数据域字节数；
  • 01 03 为数据字段。响应报文的数据字段中，每个线圈占用1位（bit），01=0000 0001，00=0000 0000。1=ON，0=OFF。如果最后的数据字节不能填满8个线圈的状态（1个字节），则由0填充。

读取离散量输入值

功能码为：02

发送报文

Modbus流量为：39 f3 00 00 00 06 01 02 00 00 00 03

image-20260203201147610

  • 39 F3 - 传输标志（14835）
  • 00 00 - 协议表示
  • 00 06 - 字节长度
  • 01 - 单位标识符
  • 02 - Modbus起始地址高位
  • 00 - Modbus起始地址地位
  • 00 - 为寄存器高位
  • 03 - 为寄存器地位

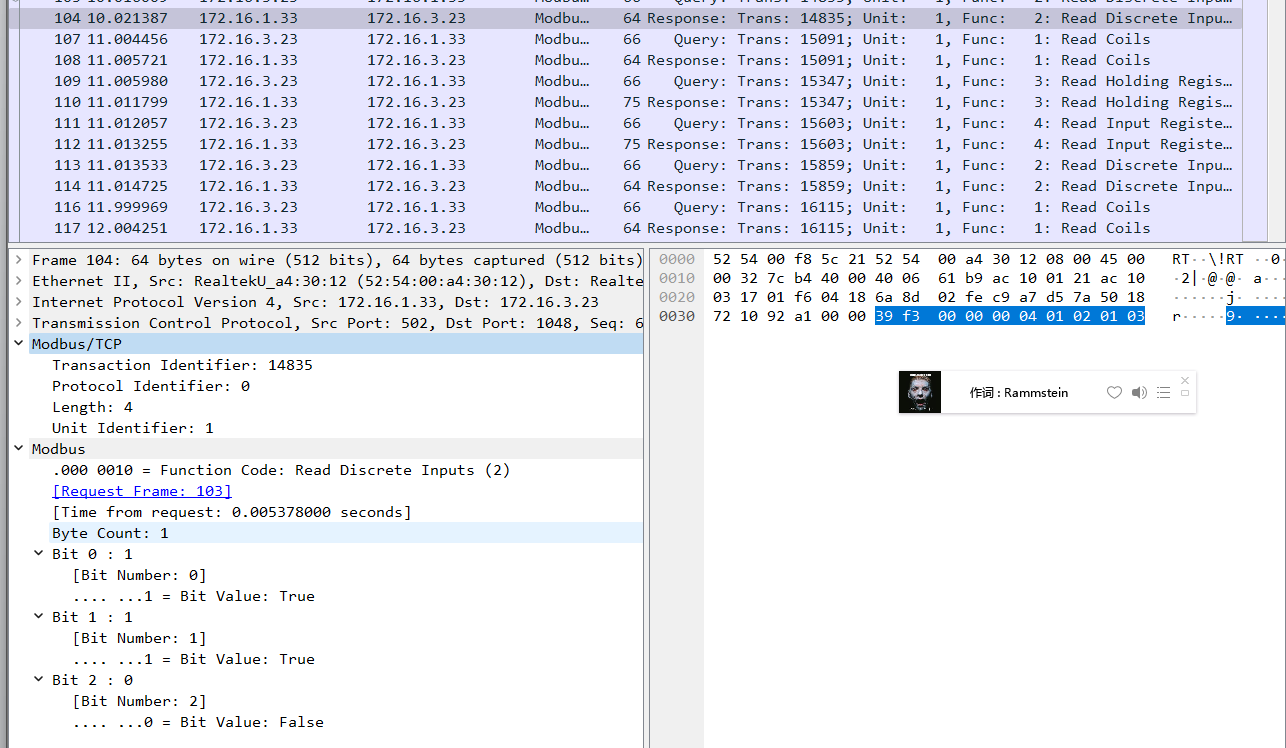

响应报文

Modbus流量为：39 f3 00 00 00 04 01 02 01 03

image-20260203201210759

  • 39 F3 - 传输标志
  • 00 00 - 协议标识
  • 00 06 - 字节长度
  • 01 - 单位标识符
  • 02 - 功能码
  • 00 - 字节数
  • 00 00 03 - 数据字段

读取输入寄存器值

功能码为：04

请求报文

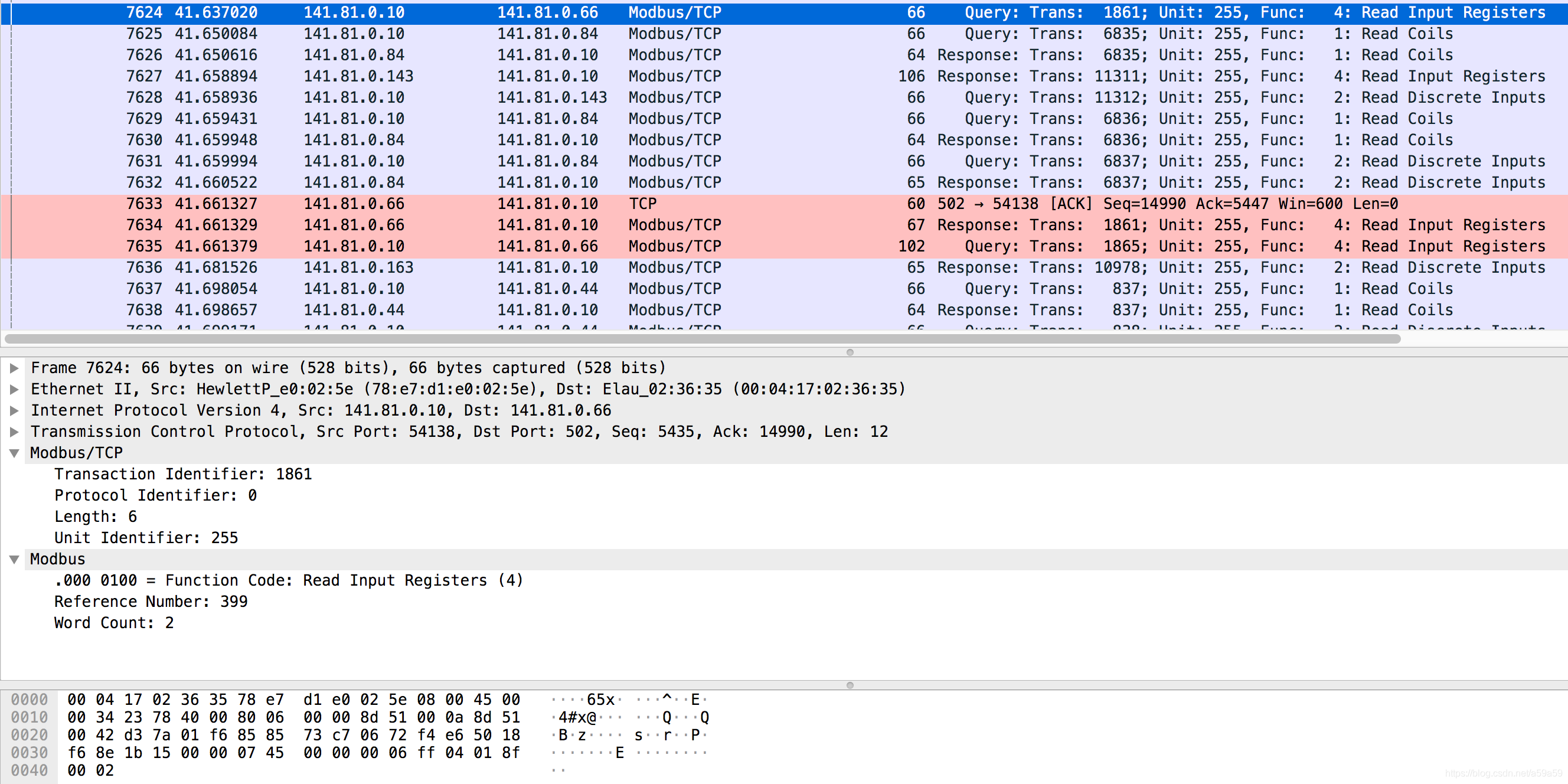

下图为query请求报文，Modbus传输内容为 “07 45 00 00 00 06 ff 04 01 8f 00 02”。下图请求报文大体含义为：需读取输入寄存器地址30144-30145，共计2个寄存器内容。即读取Modbus协议地址143至144的内容。

image-20260203201232294

  • 07 - 45（十六进制） 为传输标识，即1861（十进制）；
  • 00 - 00为协议标识；
  • 00 - 06为字节长度；
  • FF - 为单位标识符，即255（十进制）；
  • 04 - 为功能码；
  • 01 - 为Modbus起始地址高位；
  • 8F - 为Modbus起始地址低位，起始地址为143。
  • 00 - 为寄存器高位；
  • 02 - 为寄存器低位，读取数量为2。

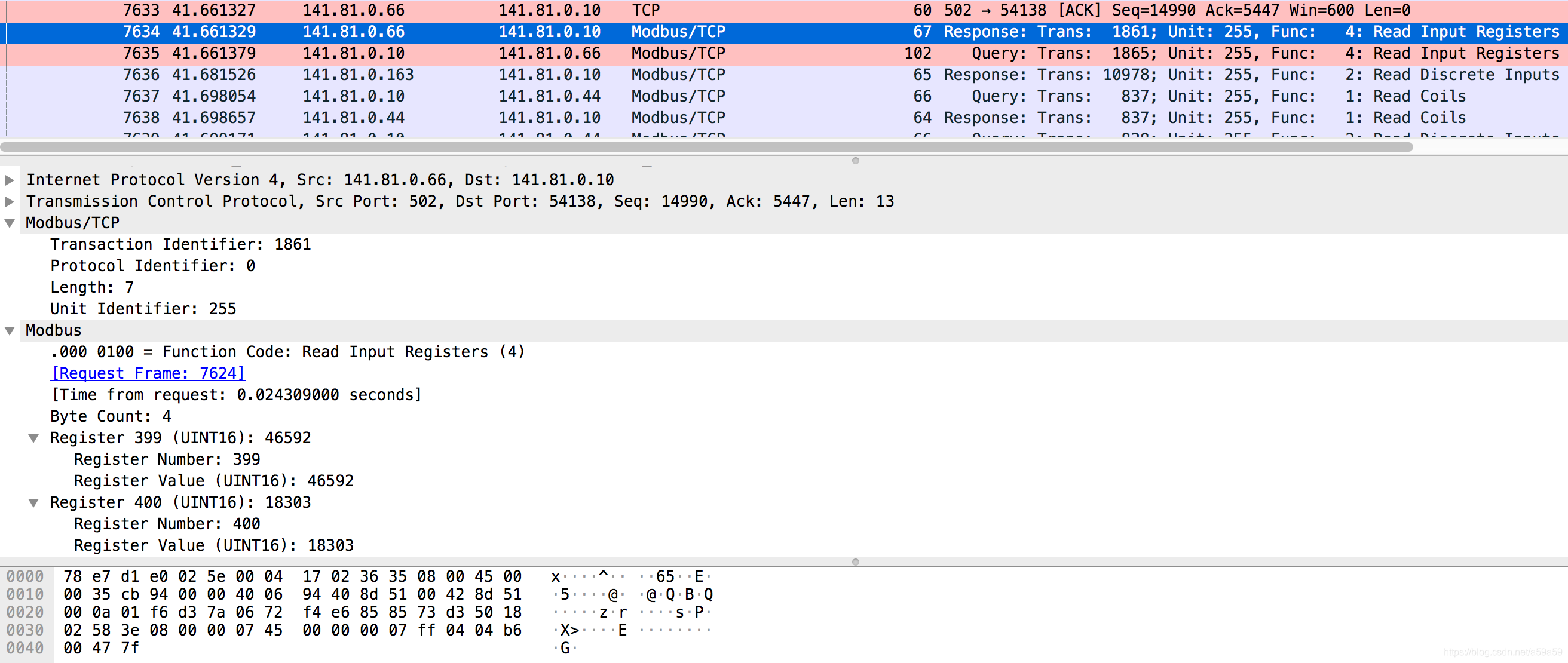

下图为query后的响应报文，Modbus传输内容为 07 45 00 00 00 07 ff 04 04 b6 00 47 7f

image-20260203201315161

  • 07 45 - （十六进制） 为传输标识，即1861（十进制）；
  • 00 00 - 为协议标识；
  • 00 07 - 为字节长度；
  • FF - 为单位标识符，即255（十进制）；
  • 04 - 为功能码；
  • 04 - 为数据域字节数。
  • B6 00 47 7F为数据字段。响应报文的数据字段中，每个线圈占用1位（bit），b6=1011 0110，00=0000 0000，47=1000 0111，7f=1111111。1=ON，0=OFF。如果最后的数据字节不能填满8个线圈的状态（1个字节），则由0填充。

针对Modbus进行渗透测试

在对PLC设备进行一系列渗透测试操作之前，我们先对网段PLC设备进行一次扫描，了解有哪些设备。虽然Smod框架里面也有扫描脚本，但并没有Nmap里面的Scripts脚本效率高，当然也可以用PLCScan（通过先检测端口TCP/502，若开放会调用其他函数来进行更深层次的扫描检测的工具）。这里我选择Nmap里的三个模块：

  • modbus-discover.nse（nmap自带）识别并发现Modbus PLCS设备及版本
  • modicon-info.nse（需添加）识别并列举Schneider Electric Modicon PLC
  • modbus-enum.nse （需添加）识别并枚举使用Modbus的设备

image-20260203201338545

Smod渗透测试

仓库地址
https://github.com/Joshua1909/smod

1、 暴力破解PLC的UID
2、 网络嗅探进行ARP地址欺骗
3、 枚举Modbus PLC的功能
4、 模糊读写单一或多个线圈功能
5、 模糊读写单一或多个输入寄存器功能
6、 测试读写单一或多个保持寄存器功能
7、 测试单个PLC 所有功能
8、 对单个或多个线圈写值进行Dos攻击
9、 对单个或多个寄存器写值进行Dos攻击
10、对ARP地址欺骗进行Dos攻击

实战例题

这里举例一道以前给某省大学生网络安全竞赛出的类似题目，直接上Writeup了，现在做法五花八门，没必要详细写了

在线靶场
https://platform.cyclens.tech/challenge/37

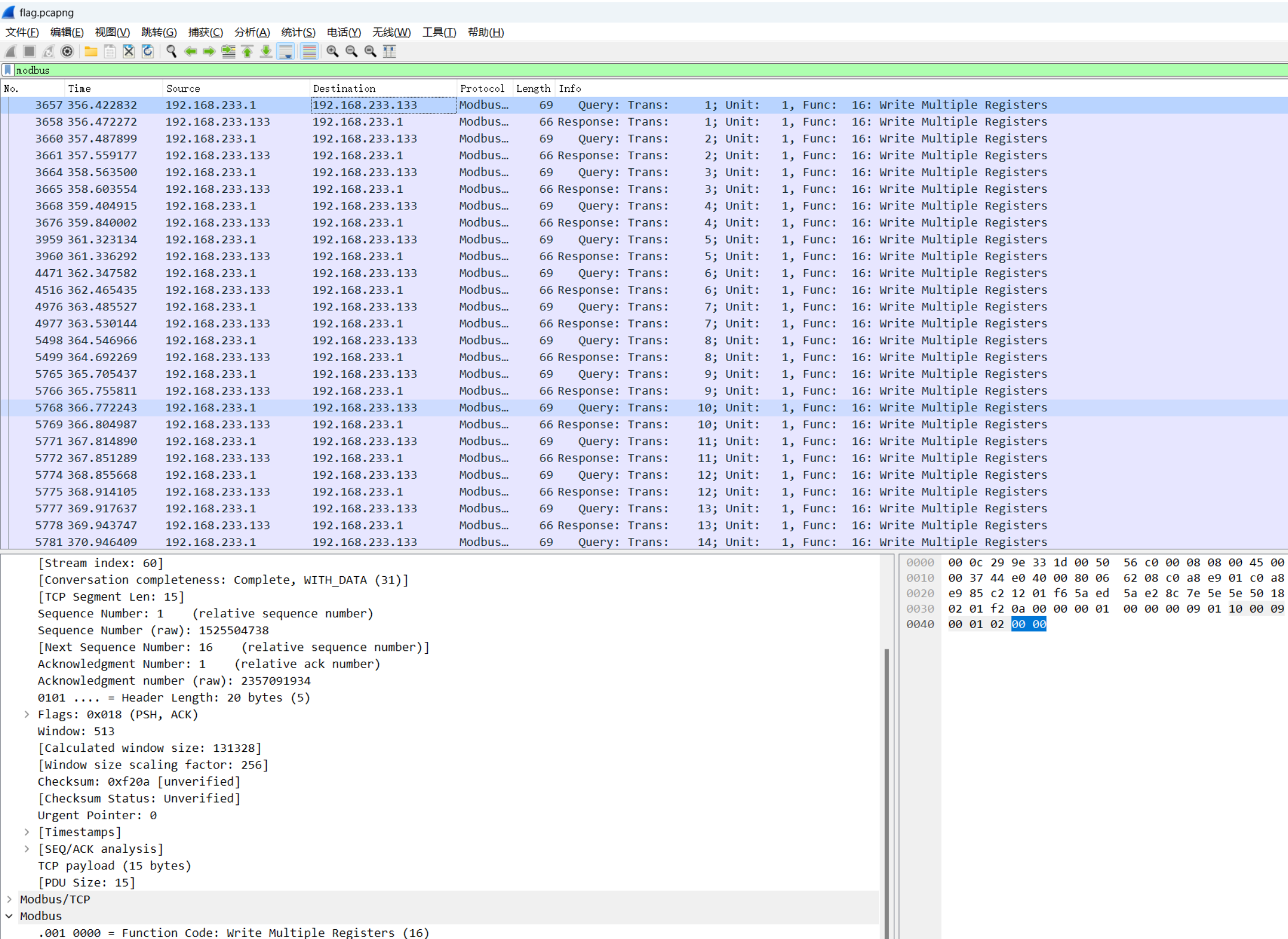

打开流量包，过滤 Modbus 流量，发现寄存器写入了奇怪的东西

image-20260203201733350

将筛选后的流量包导出为 flag_des.pcapng，写个脚本跑一下就好了

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#!/usr/bin/python
# coding=utf-8
import pyshark,sys
captures = pyshark.FileCapture('./flag_des.pcapng')
print(captures[1].modbus.regval_uint16)
i = 0
while True:
    try:
        print(captures[i].modbus.regval_uint16,end=", ")
        i += 1
    except:
        sys.exit(0)
# 0, 0, 0, 0, 0, 0, 1, 2, 3, 4, 5, 6, 7, 5, 4, 1, 7, 8, 5, 121, 124, 6, 7, 2, 523, 32, 443, 66, 46, 23, 5, 56, 32, 5, 57, 45, 3, 37, 45, 52, 56, 23, 25, 47, 43, 1, 16, 45, 5, 4, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 54, 54, 54, 99, 54, 49, 54, 55, 55, 98, 51, 49, 51, 52, 51, 50, 51, 52, 51, 48, 51, 49, 51, 53, 51, 57, 50, 100, 51, 55, 54, 54, 51, 51, 51, 54, 50, 100, 51, 52, 54, 51, 51, 51, 51, 54, 50, 100, 54, 50, 51, 52, 51, 54, 54, 49, 50, 100, 51, 55, 51, 52, 54, 49, 51, 54, 54, 49, 51, 54, 54, 52, 54, 53, 54, 52, 51, 56, 51, 52, 54, 49, 55, 100,
flag = [54, 54, 54, 99, 54, 49, 54, 55, 55, 98, 51, 49, 51, 52, 51, 50, 51, 52, 51, 48, 51, 49, 51, 53, 51, 57, 50, 100, 51, 55, 54, 54, 51, 51, 51, 54, 50, 100, 51, 52, 54, 51, 51, 51, 51, 54, 50, 100, 54, 50, 51, 52, 51, 54, 54, 49, 50, 100, 51, 55, 51, 52, 54, 49, 51, 54, 54, 49, 51, 54, 54, 52, 54, 53, 54, 52, 51, 56, 51, 52, 54, 49, 55, 100]
for i in flag:
    print(chr(i), end="")

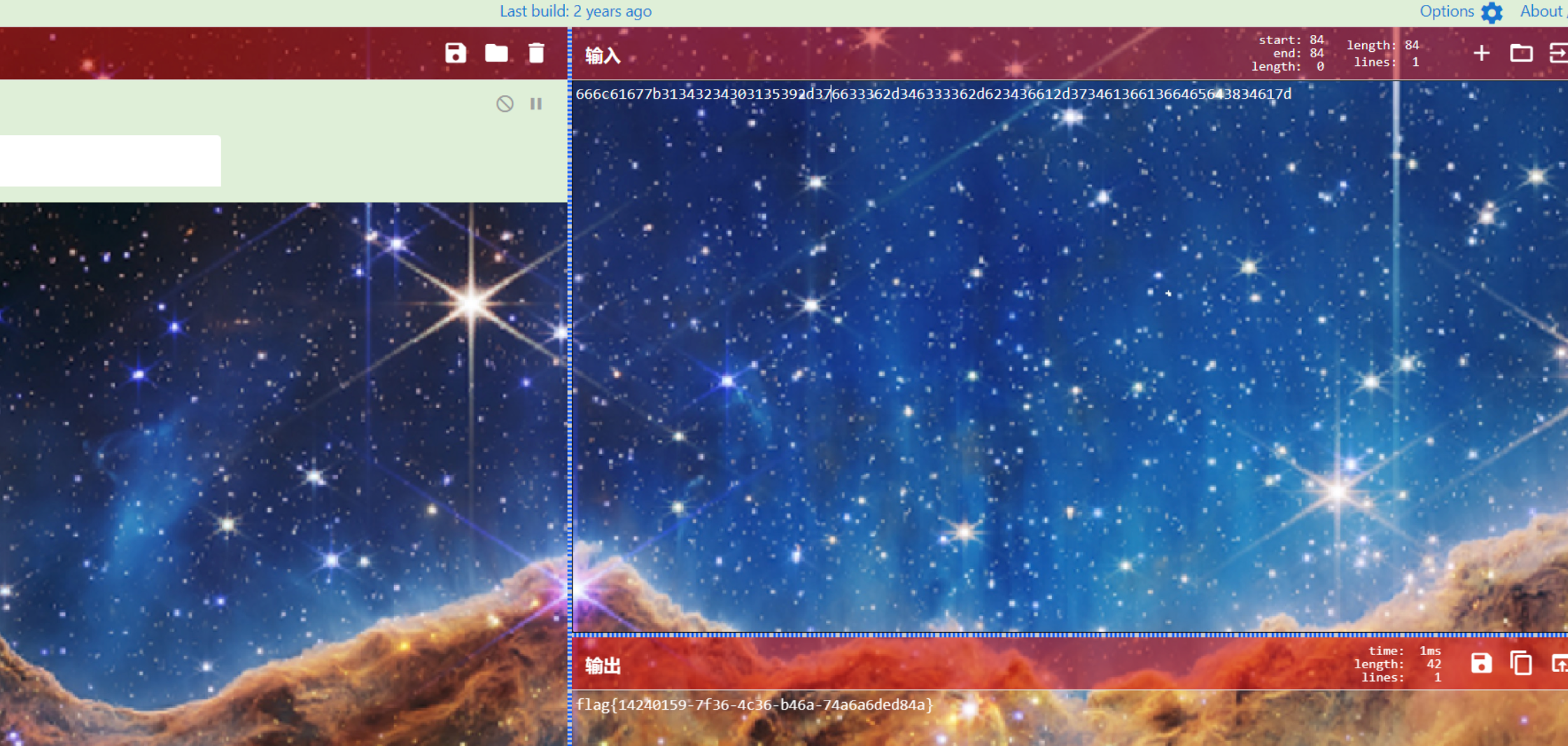

将十六进制解码下就出 flag

image-20260203201810338

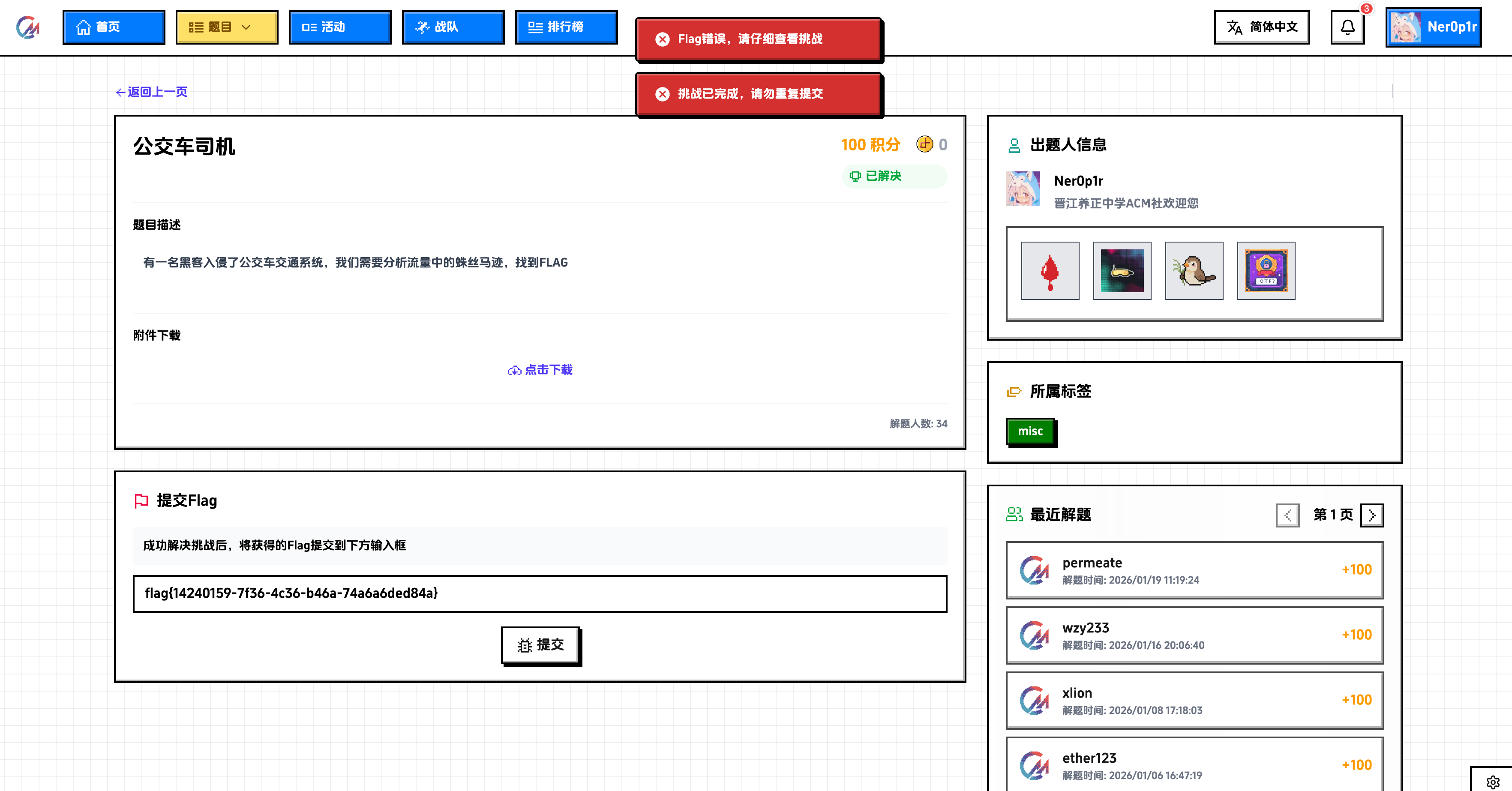

1
flag{14240159-7f36-4c36-b46a-74a6a6ded84a}
